Room Layout
13F | A type 1301 |
B type 1302 |
|
---|---|---|---|
12F | A type 1201 |
B type 1202 |
|
11F | A type 1101 |
B type 1102 |
|
10F | A type 1001 |
B type 1002 |
|
9F | A type 901 |
B type 902 |
|
8F | A type 801 |
B type 802 |
|
7F | A type 701 |
B type 702 |
|
6F | A type 601 |
B type 602 |
|
5F | A type 501 |
B type 502 |
|
4F | A type 401 |
B type 402 |
|
3F | A type 301 |
B type 302 |
|
2F | A type 201 |
B type 202 |
|
1F | ENT |

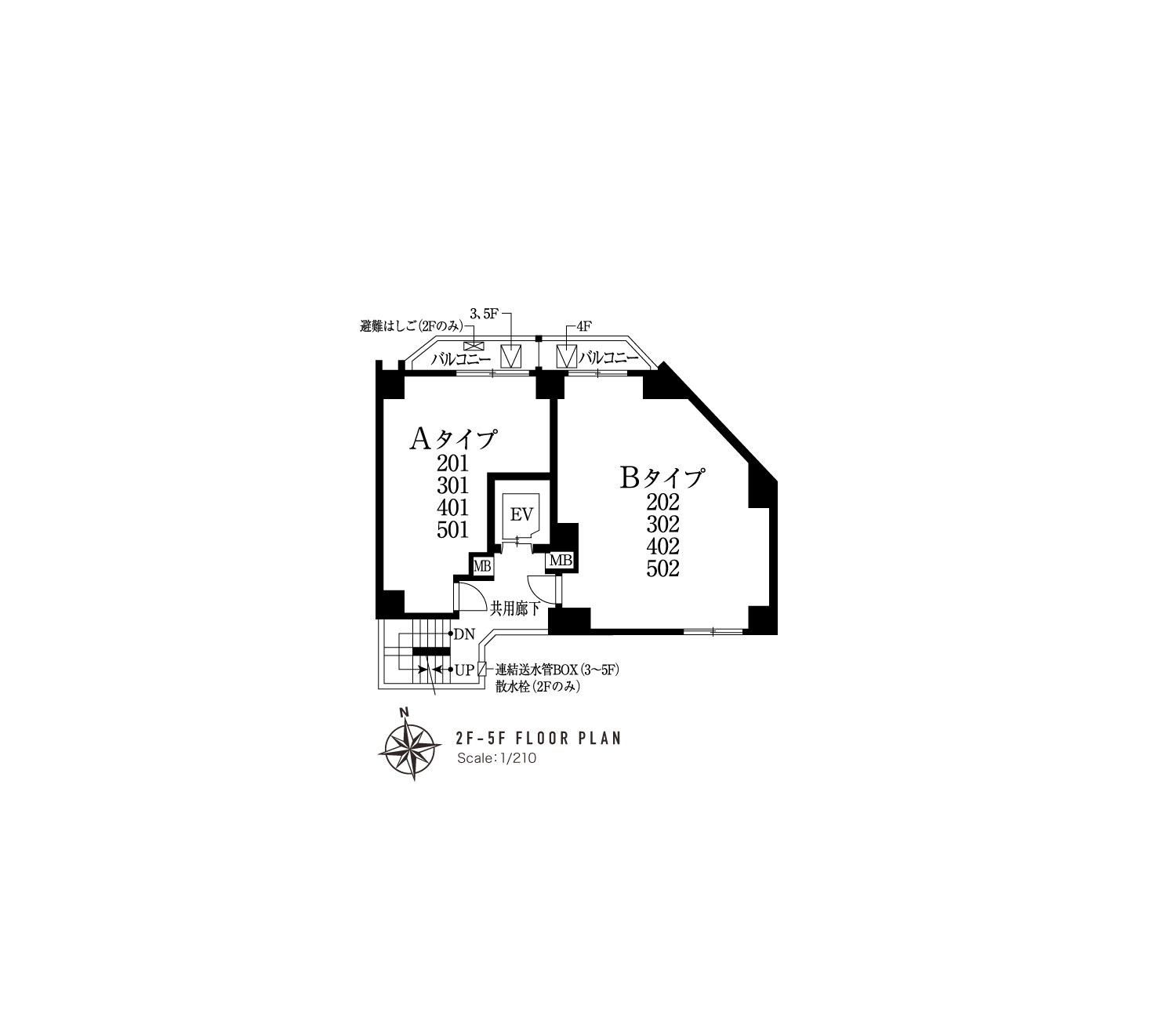

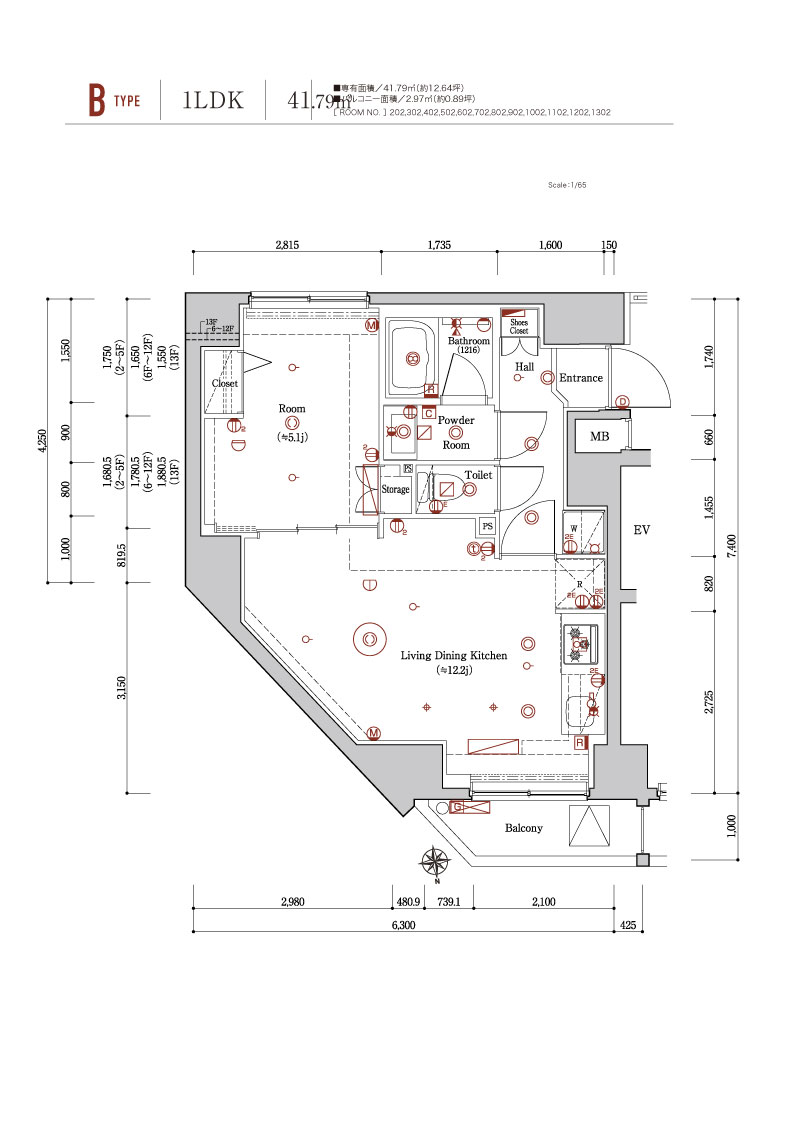

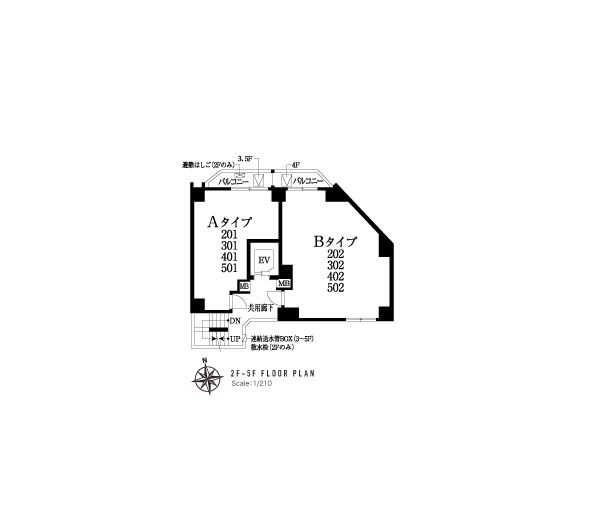

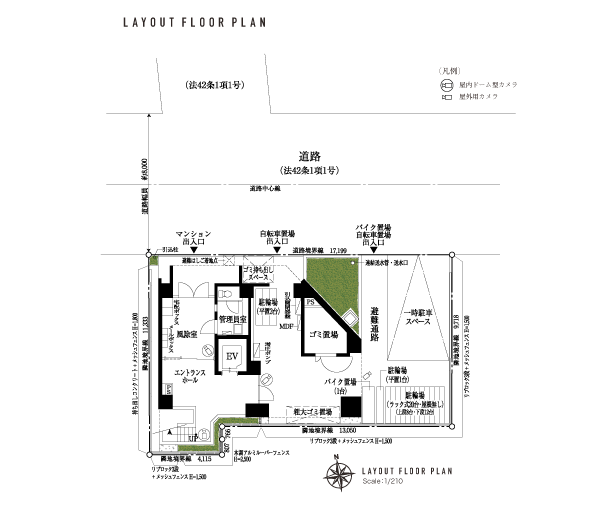

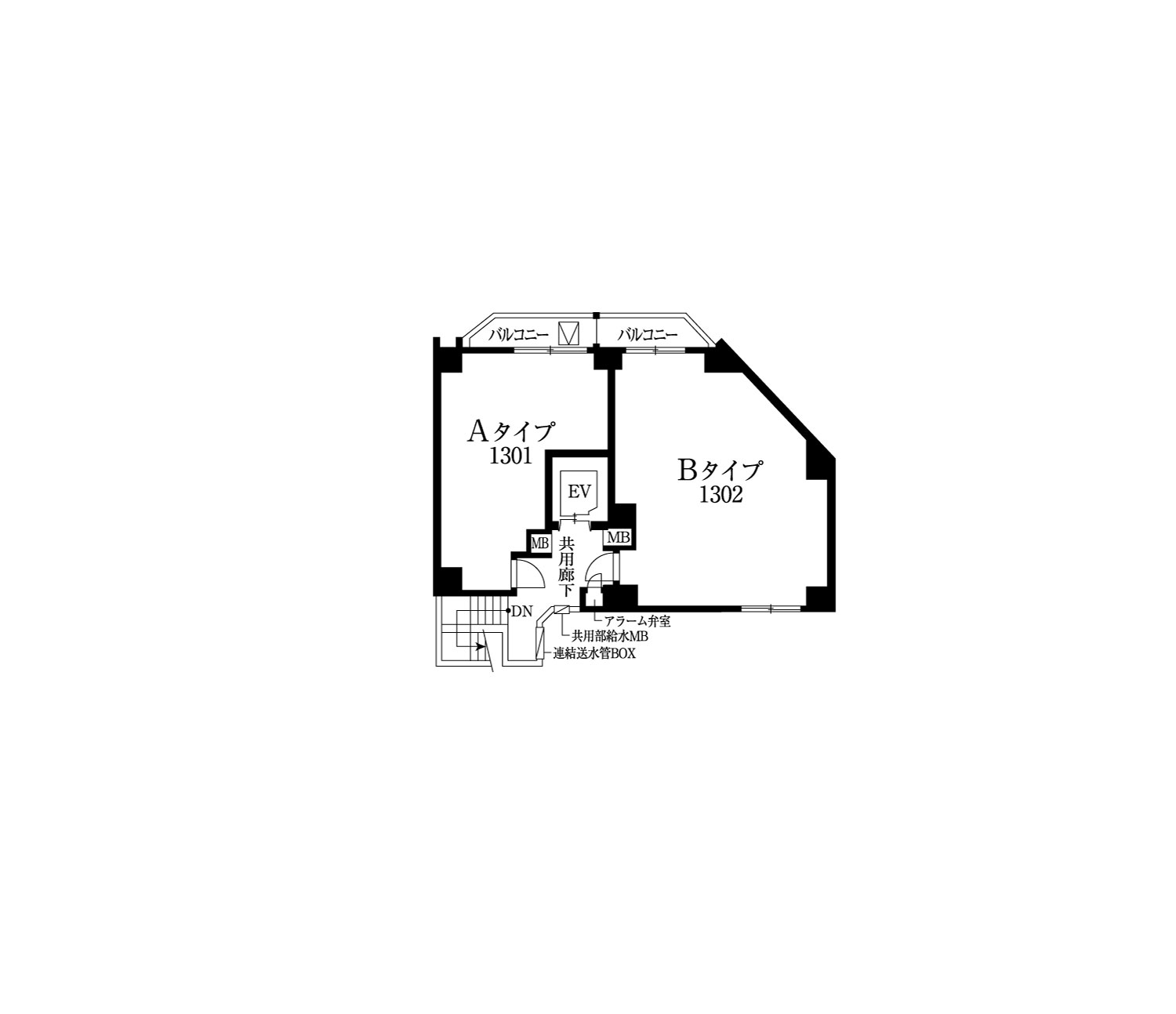

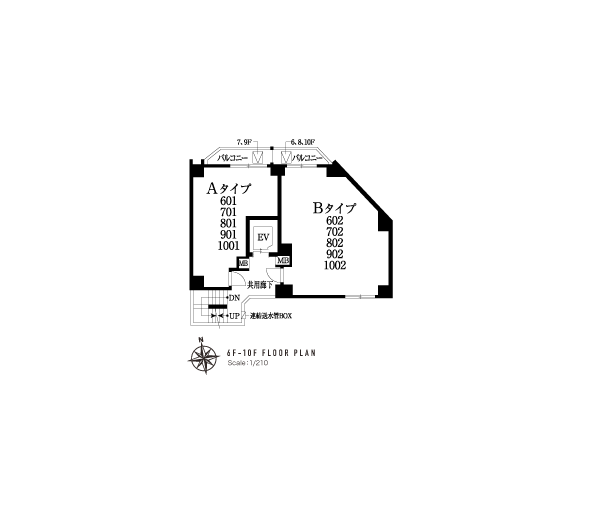

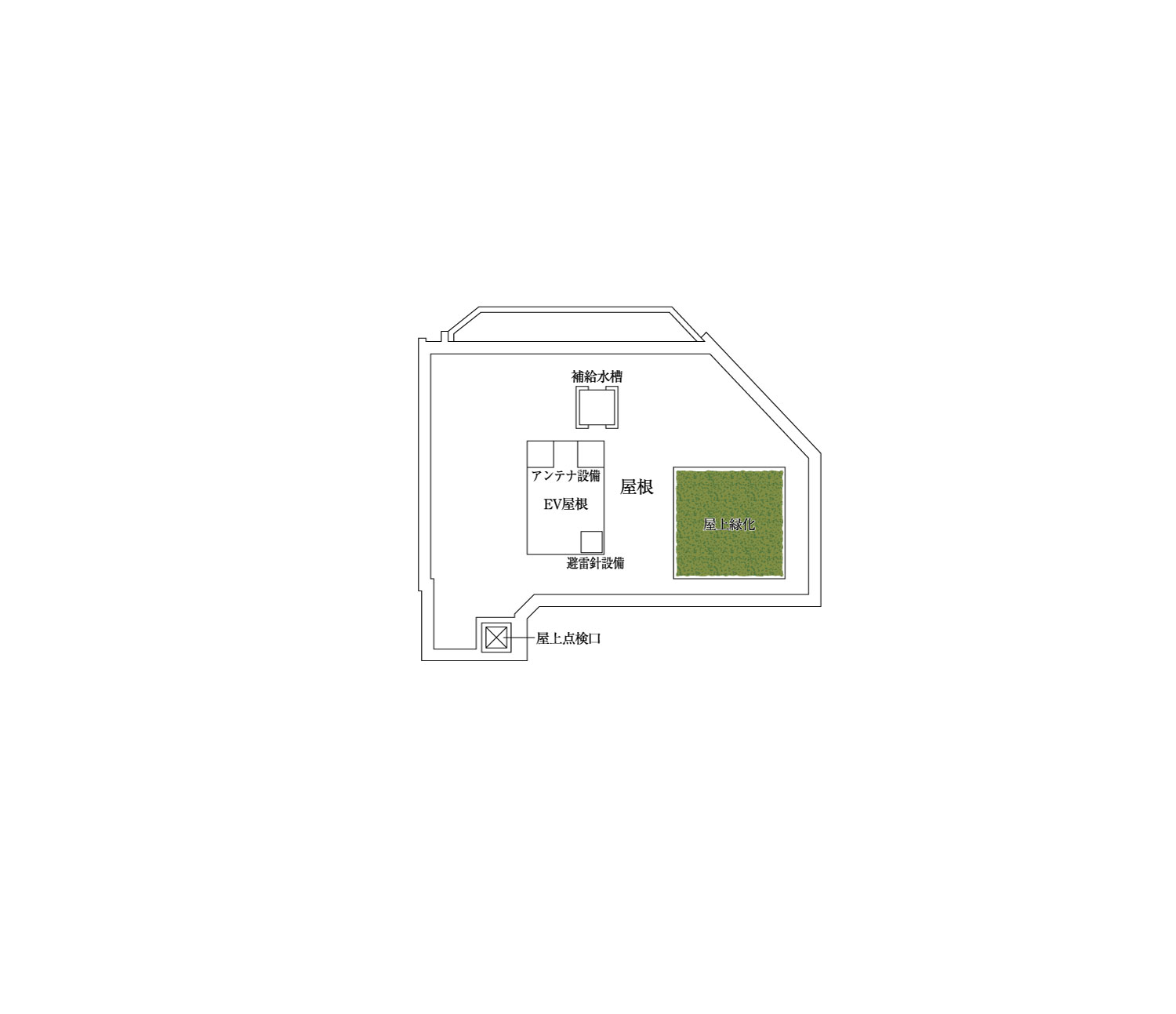

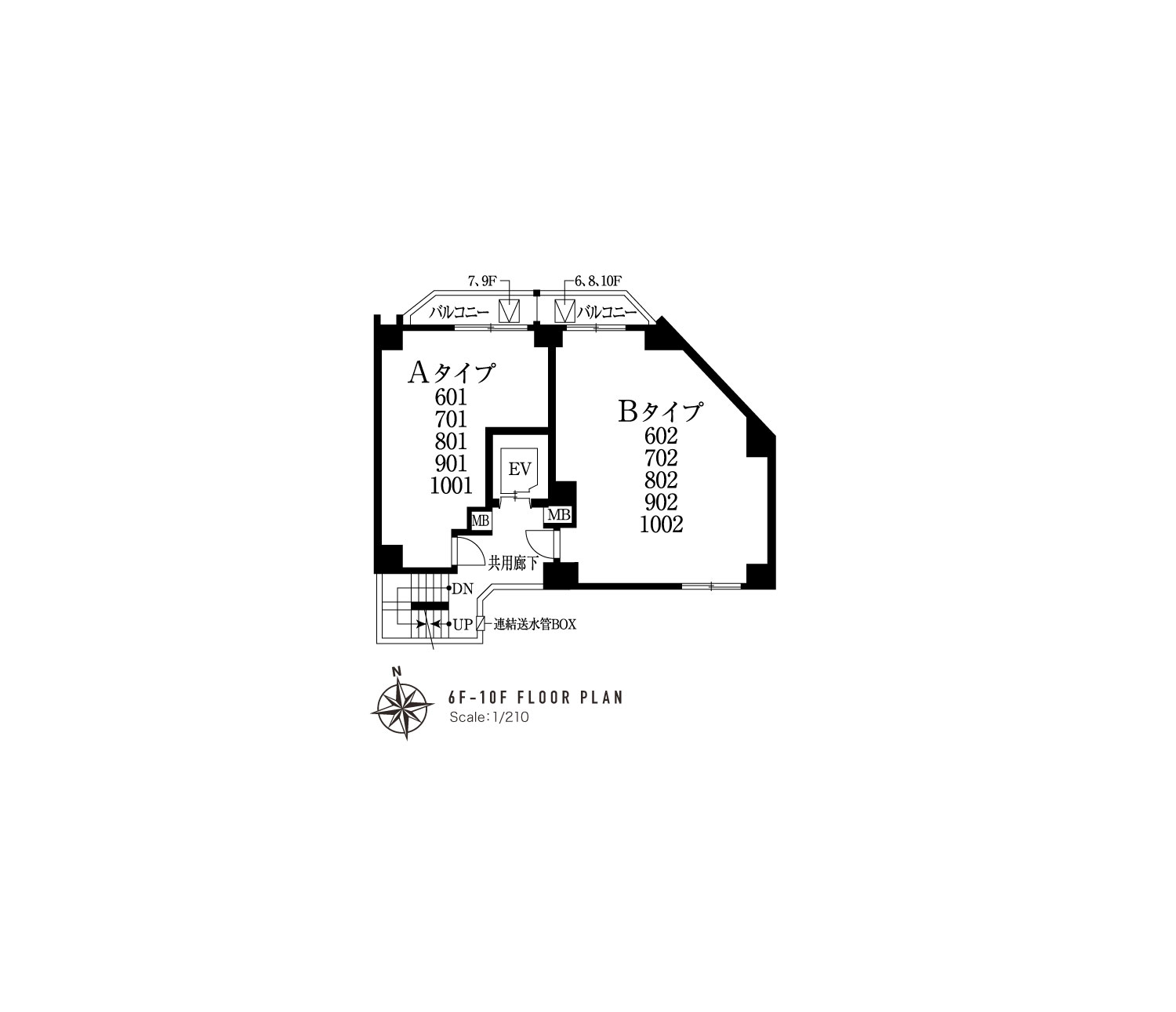

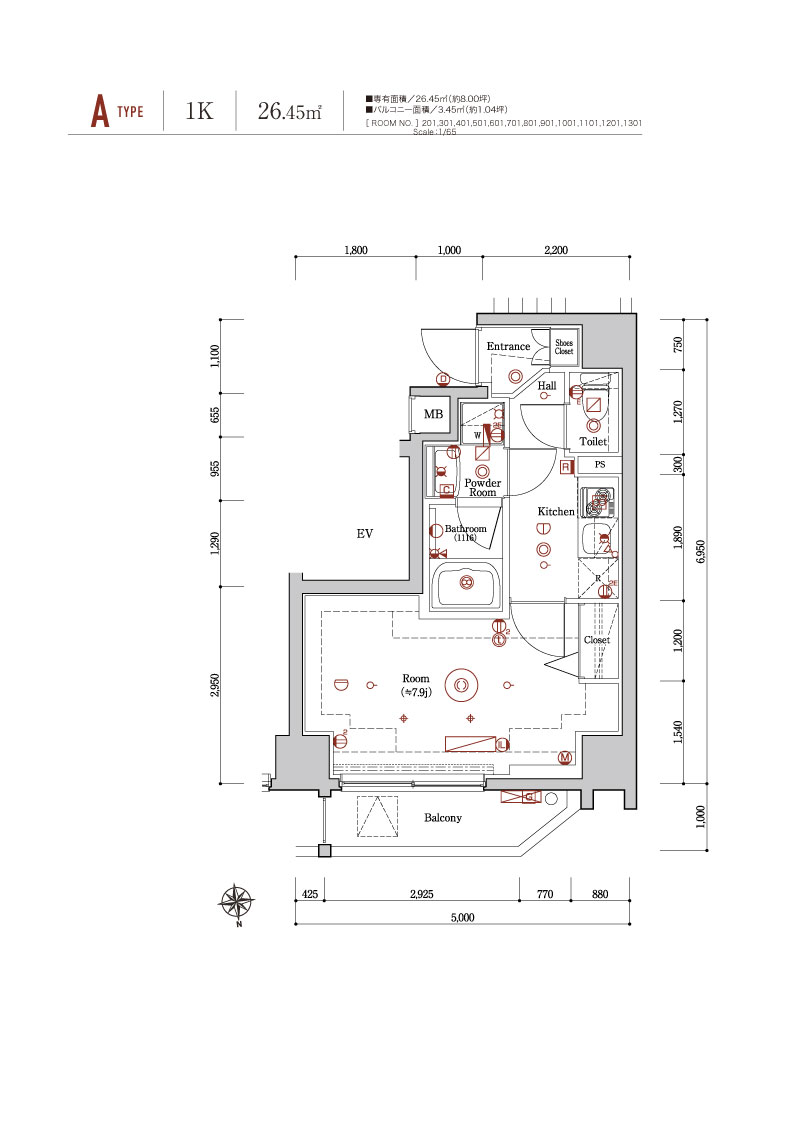

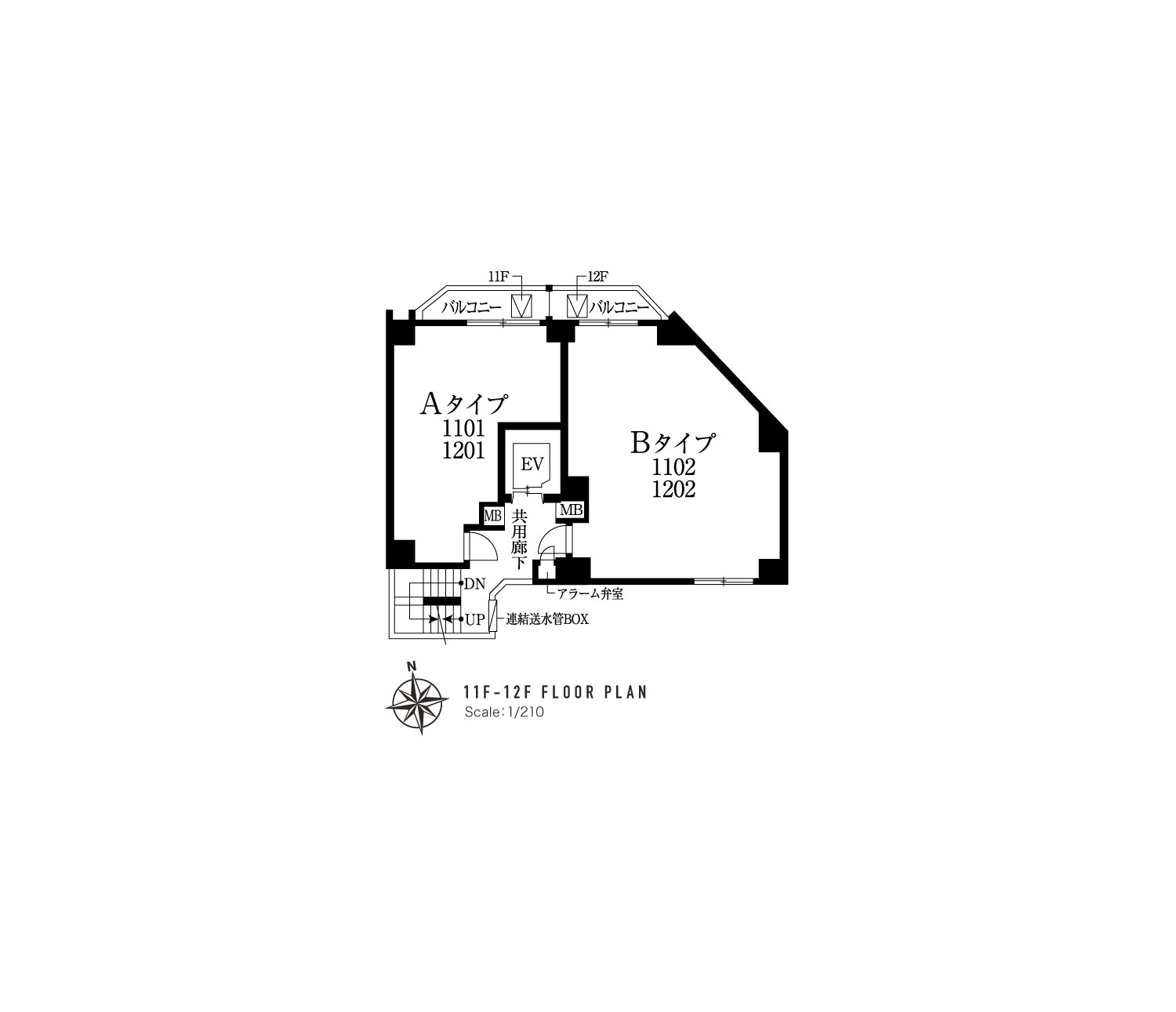

Floor Plan

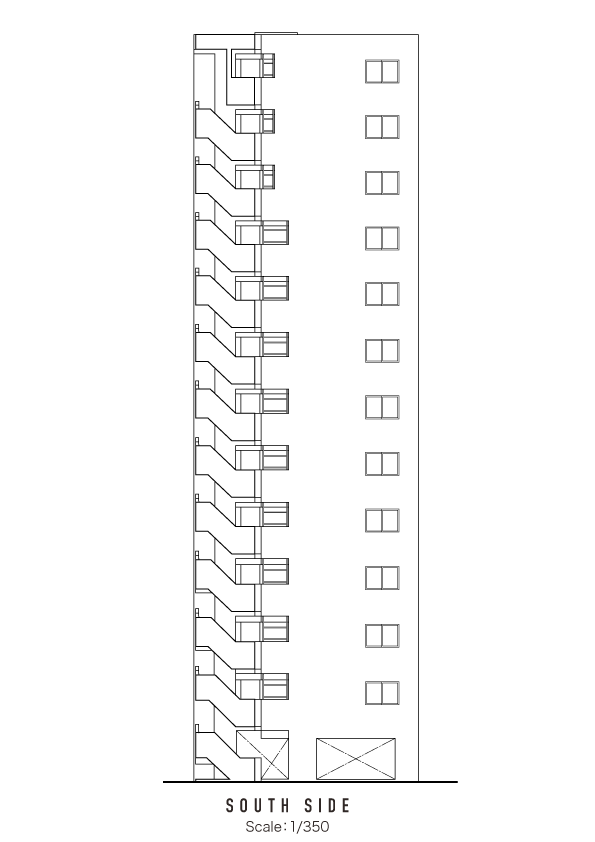

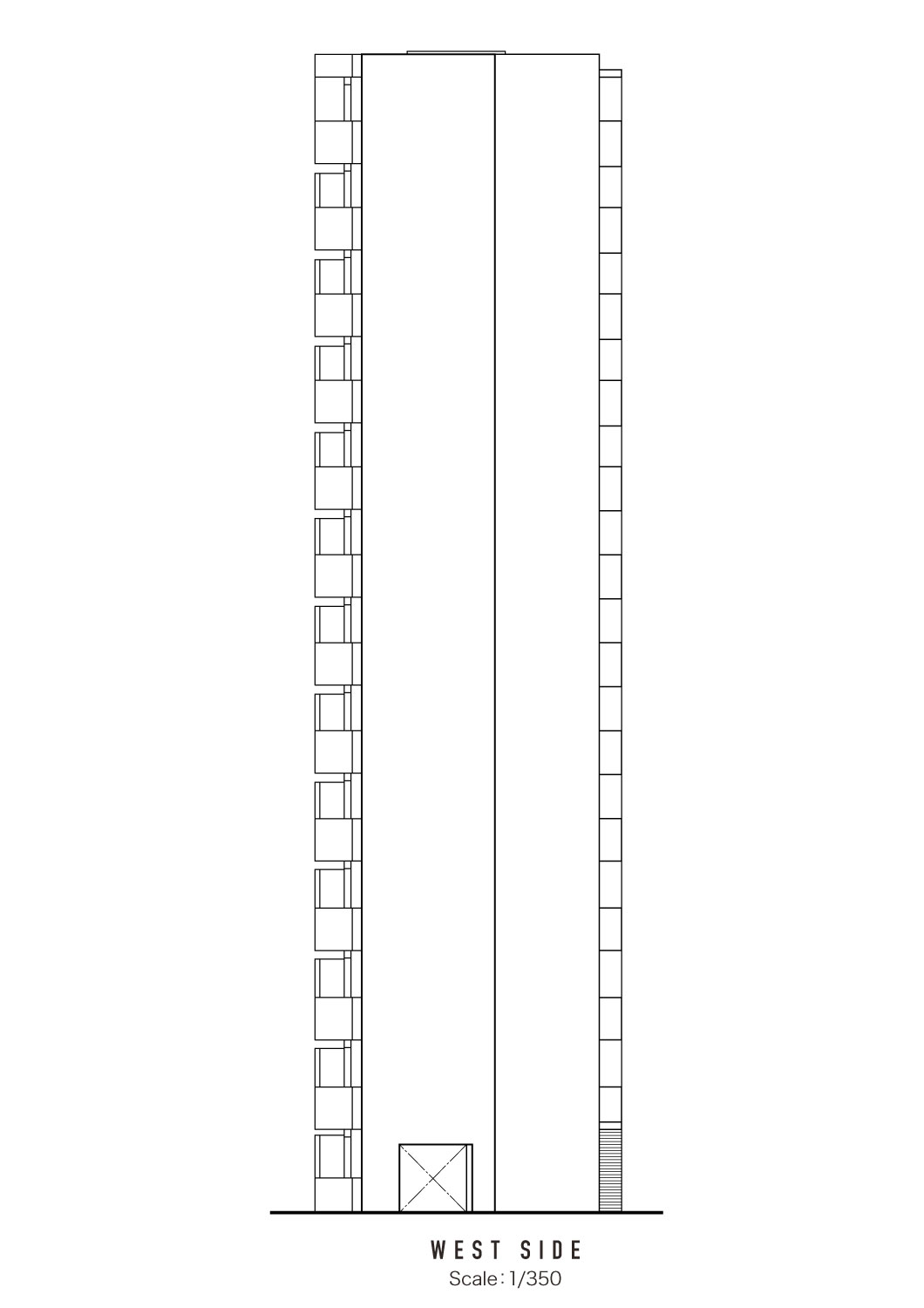

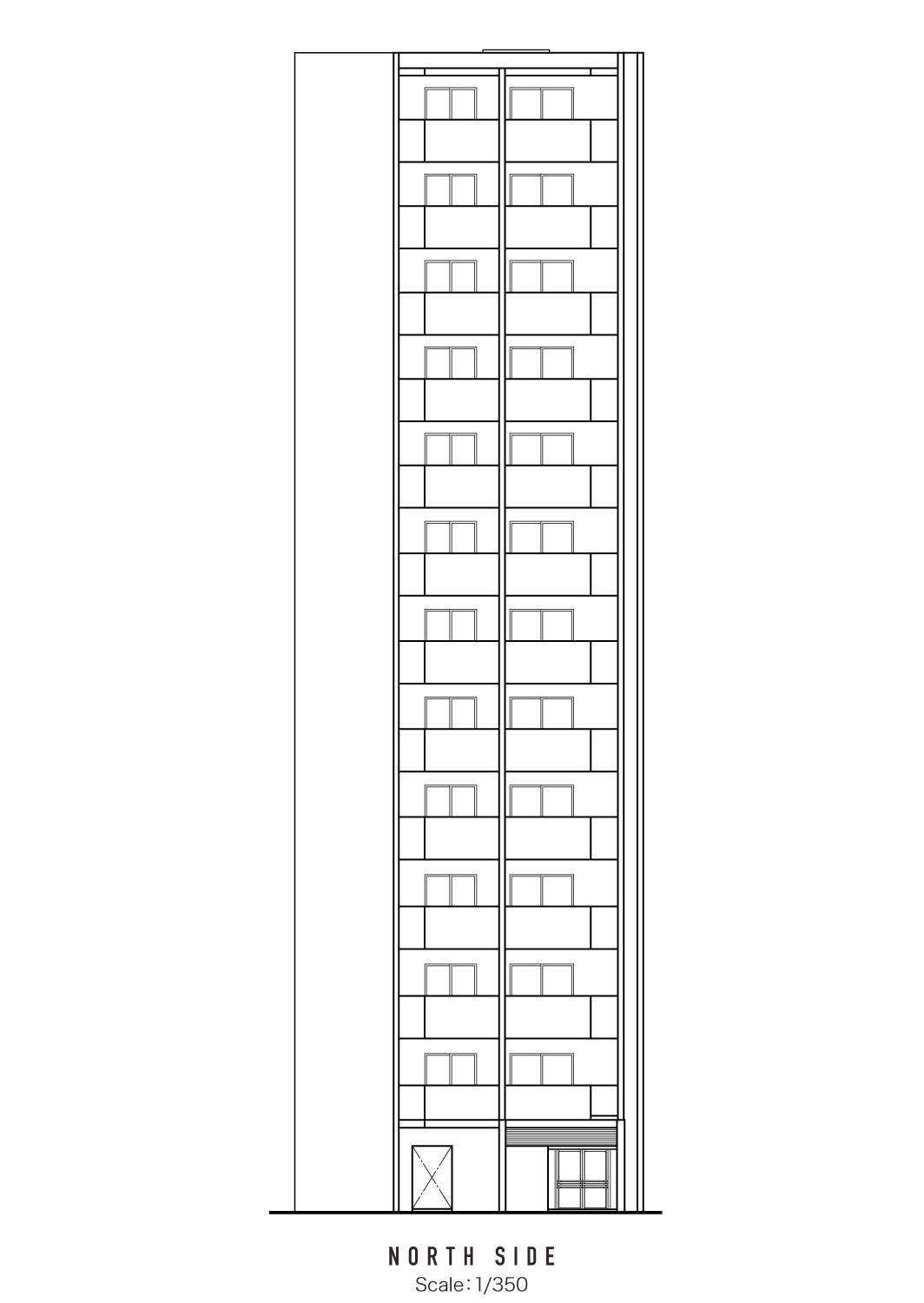

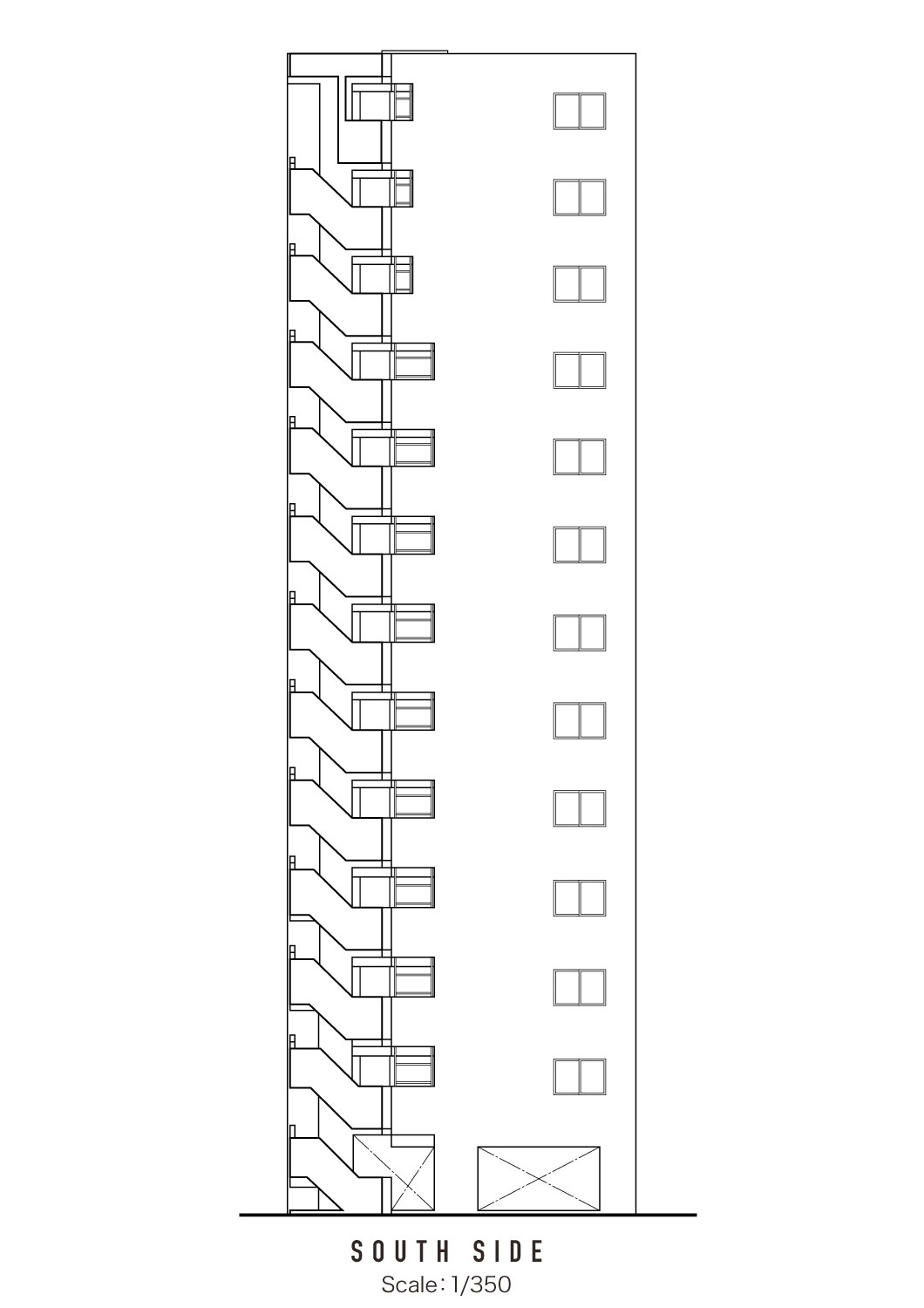

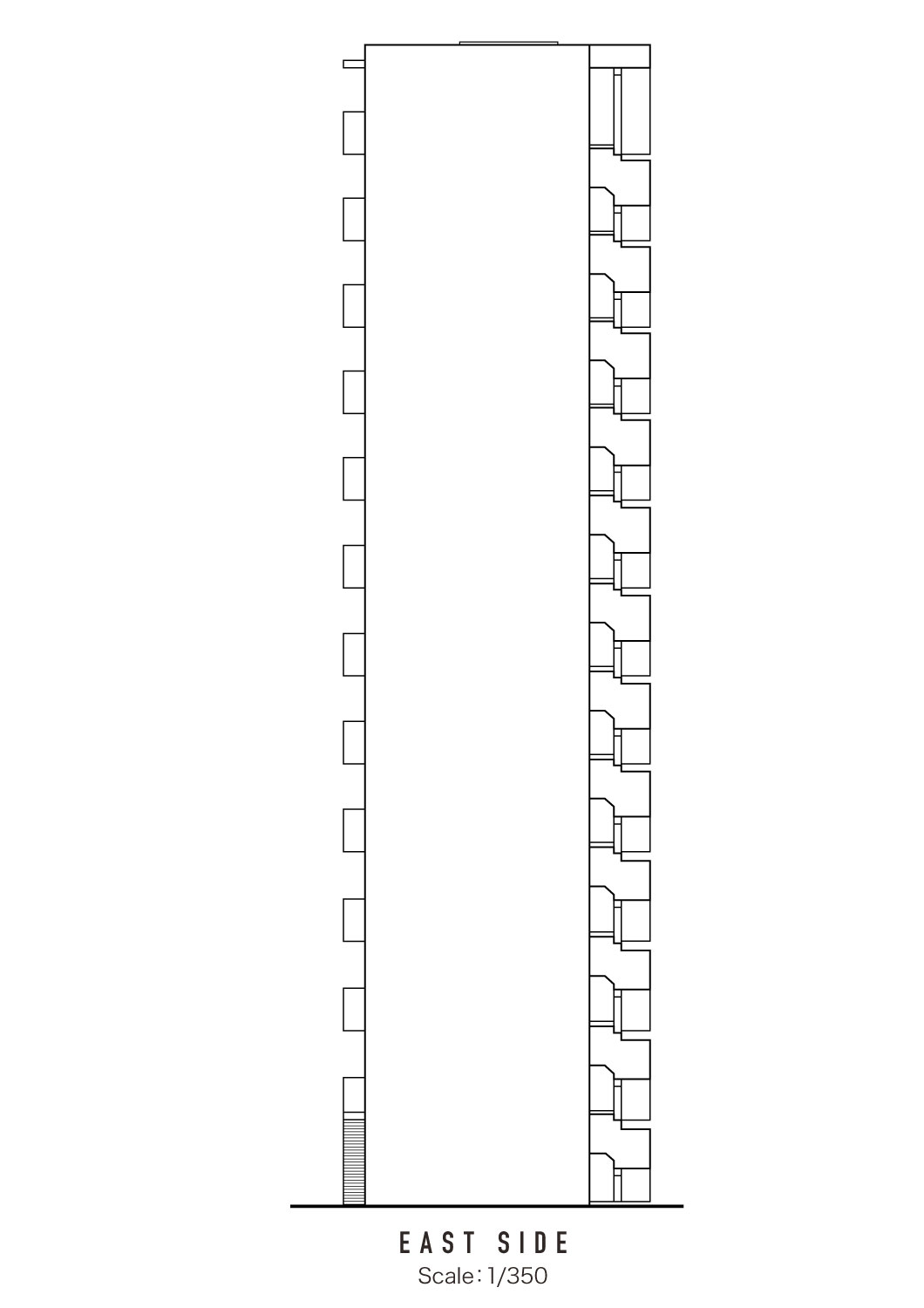

Elevation Plan
※请在看图纸之前阅读
- 缩尺方向可能会在绘图过程中产生误差。
- 因为有时为行政指导,和附近居民的协议,施工上的理由以及改良,设计,样式等一部分发生变更的情况,所以请事先谅解。
- 各个层平面图,立面图等,将雨水槽,竖水槽等设备管道,天线,避雷针等省略。
- 图纸上记载的所有尺寸单位都以毫米显示。
- 各类居住专有面积包括MB(计量表箱)和PS(管子空间)。
- 面积表示是将1㎡以0.3025坪计算出来,小数点第3位以下省略。
- 因为住户专有面积是根据建筑基准法从墙壁的中心线开始计算的,所以和登记簿上的内侧法律尺寸所规定的面积有所不同。
- 住宅单元中的支柱类型,柜台,货架,柱形PS(管道空间)包含在住宅单元占用的区域和榻榻米垫的数量中。
- 榻榻米数转换的计算假设1榻榻米为1.62平方米,小数点后第二位向下舍入。
- 柱子的粗细,梁宽,墙厚,显示着最大的厚度。根据层数和户的位置多少有些不同。
- 关于各住户平面图中的设备记号等的示例,没有正确地表示安装位置、尺寸和形状。
- 省略了吊柜子、壁橱、物入等内部梁梁型部分。此外,存储箱的高度因类型而异
- 天花板或地板的一部分由于PS(管子空间),梁等关系而成为天花板,或者地板有可能直立起来。
- 建筑基本法,其他法令,或隐私权上,框格的玻璃有不透明玻璃或者网内透明玻璃有不透明的地方,请事先谅解。
- 平面图的虚线所示的部分是容纳梁,倾斜天花板或排气管等的向下天花板的部分。 梁的尺寸,倾斜的天花板和下天花板可以根据地板的数量而变化。
- 在PS(管道空间)等处设有带检查孔的住宅单元,用于维护/检查。
- 栅栏和围栏的规格和高度可根据房屋和房屋的条件而改变。
- 管理员办公室免费让管理员使用。
- 为了安全起见,在一部分的开口部分设置了扶手。
- 植被的位置、数量和种类有时会因为施工原因而有所改变。
- 如果图纸和现状不同,将优先考虑现状。)
