Room Layout
| 9F | C type 901 |
B type 902 |
A type 903 |
||
|---|---|---|---|---|---|
| 8F | C type 801 |
B type 802 |
A type 803 |
||
| 7F | C type 701 |
B type 702 |
A type 703 |
||
| 6F | C type 601 |
B type 602 |
A type 603 |
||
| 5F | C type 501 |
B type 502 |
A type 503 |
||
| 4F | C type 401 |
B type 402 |
A type 403 |
||
| 3F | C type 301 |
B type 302 |
A type 303 |
||
| 2F | C type 201 |
B type 202 |
203 |
||
| 1F | 大厅・停车场・摩托车停车场・自行车停车场 | ||||

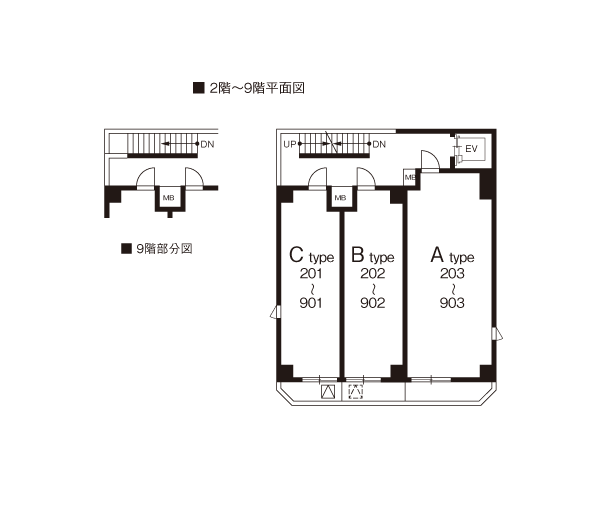

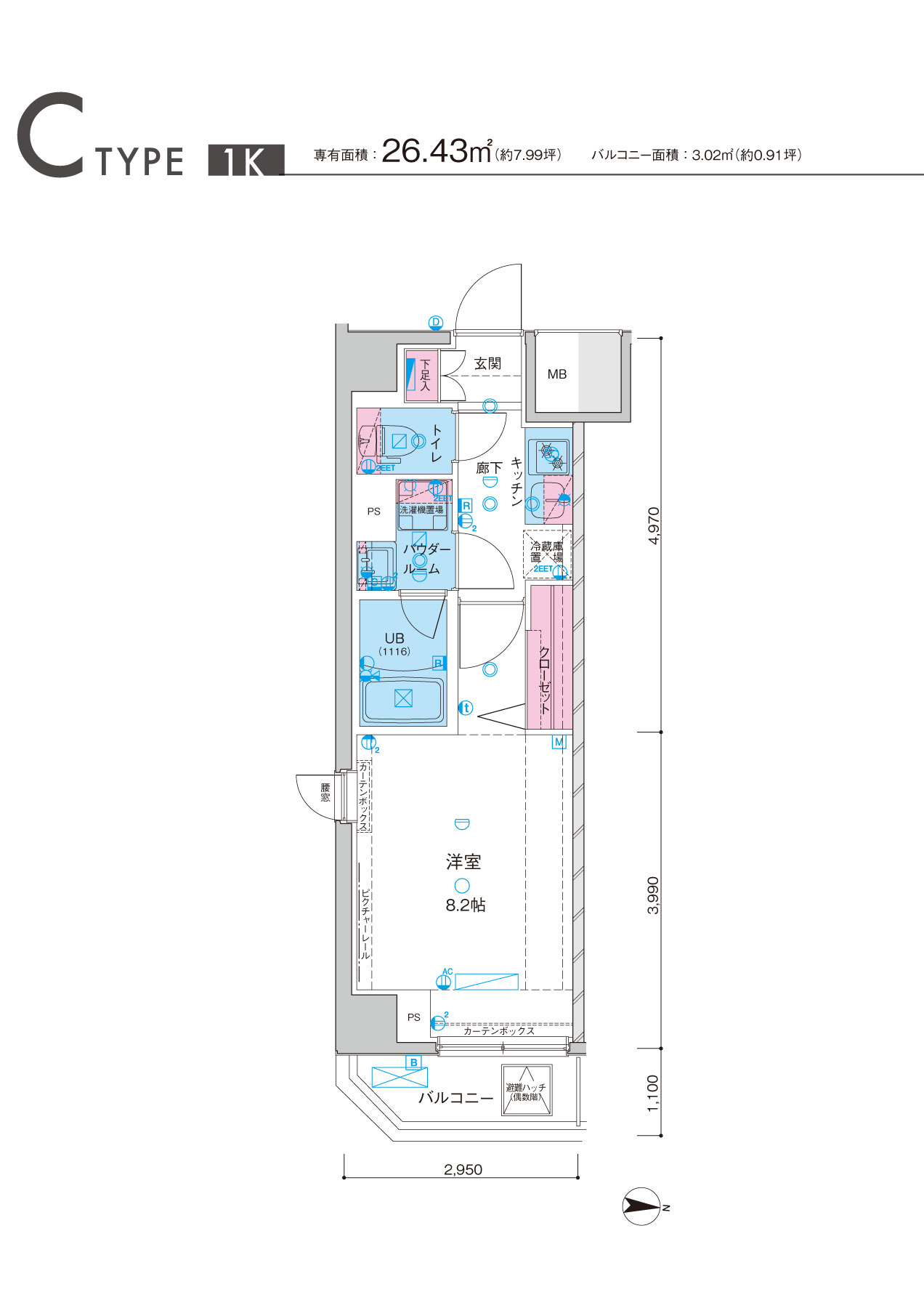

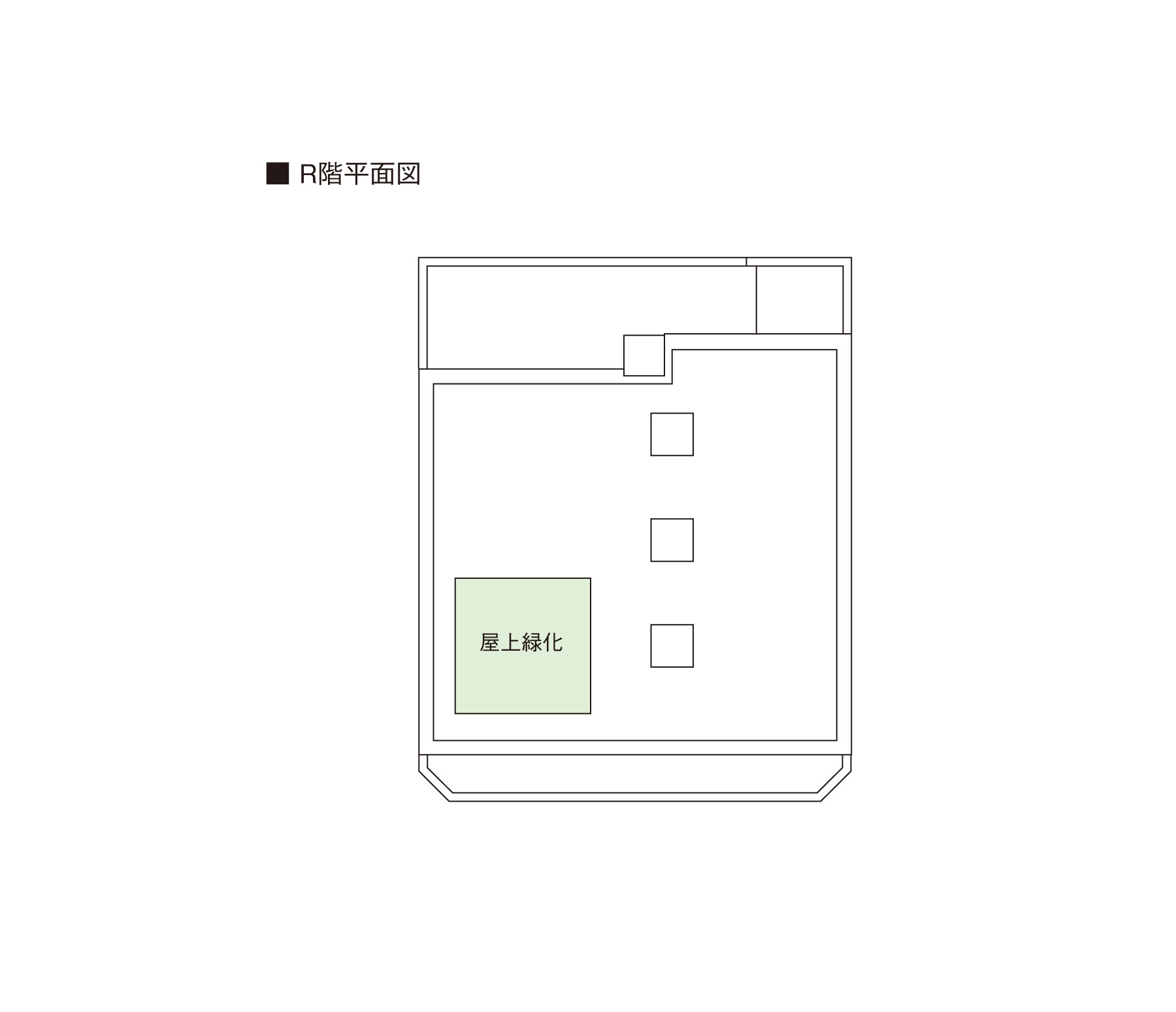

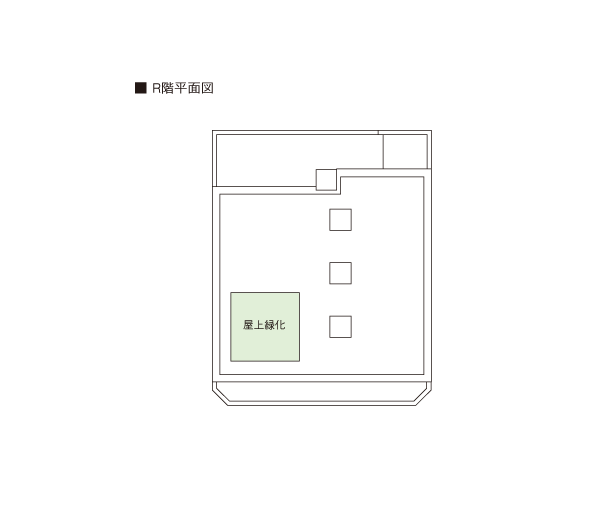

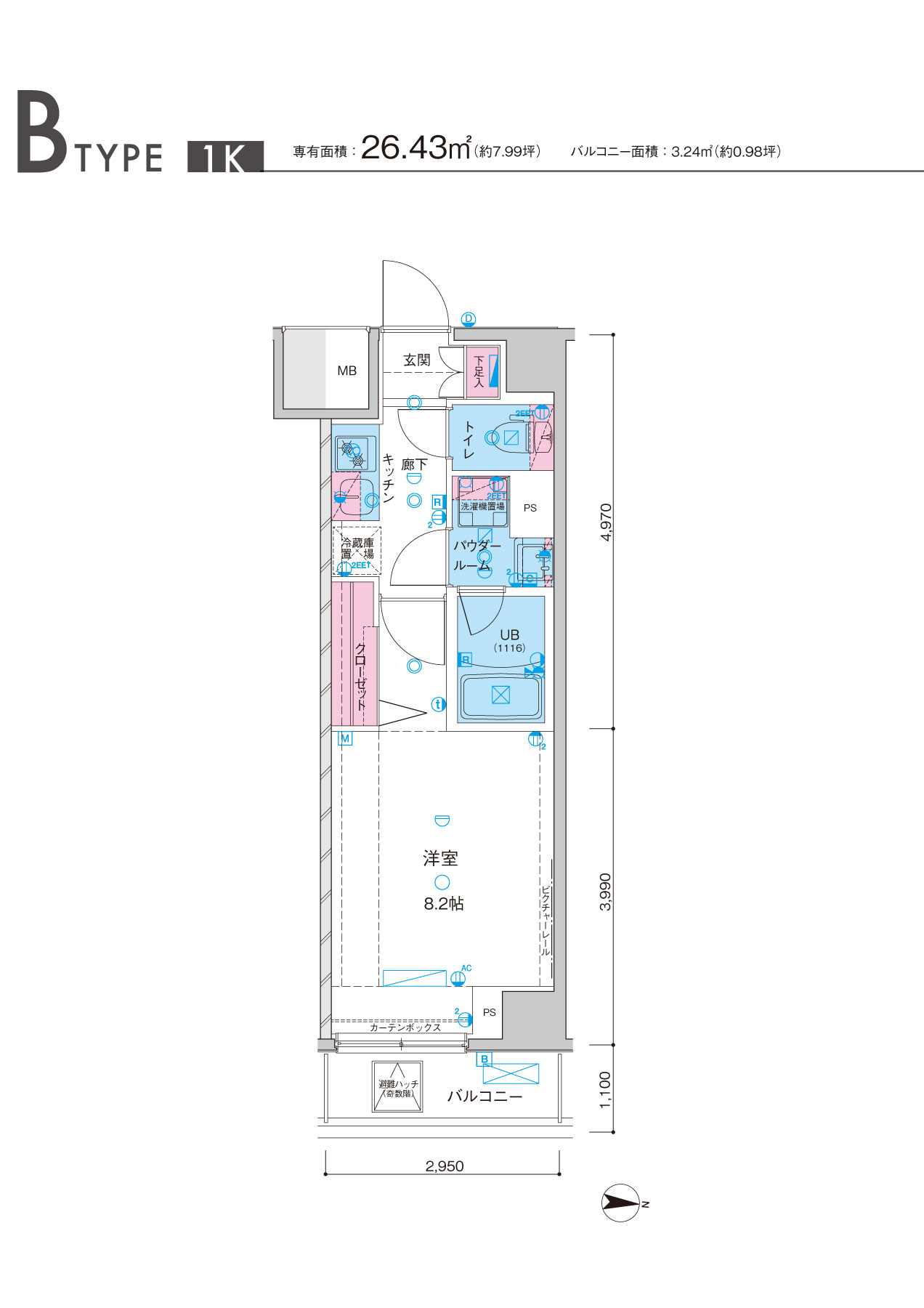

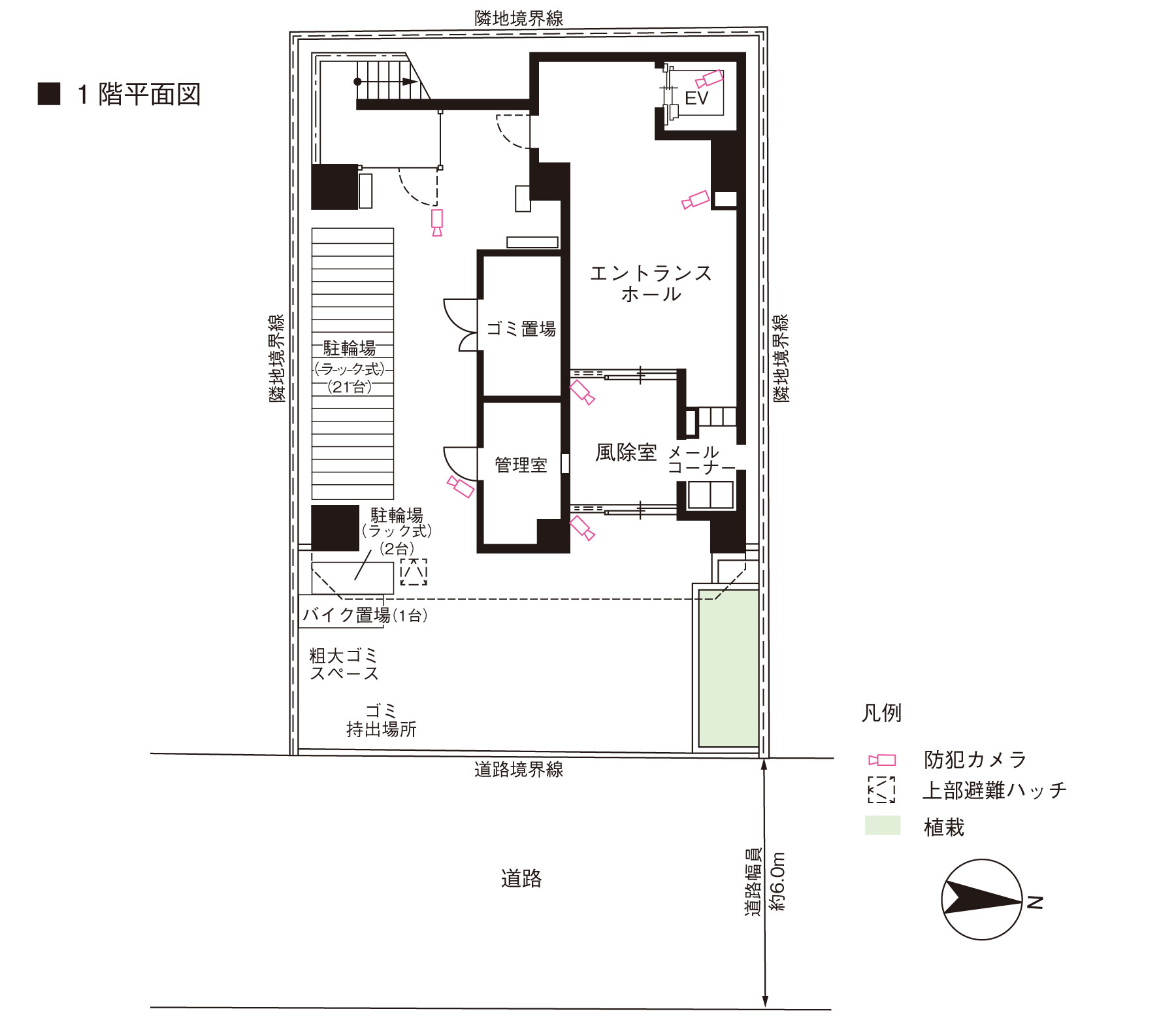

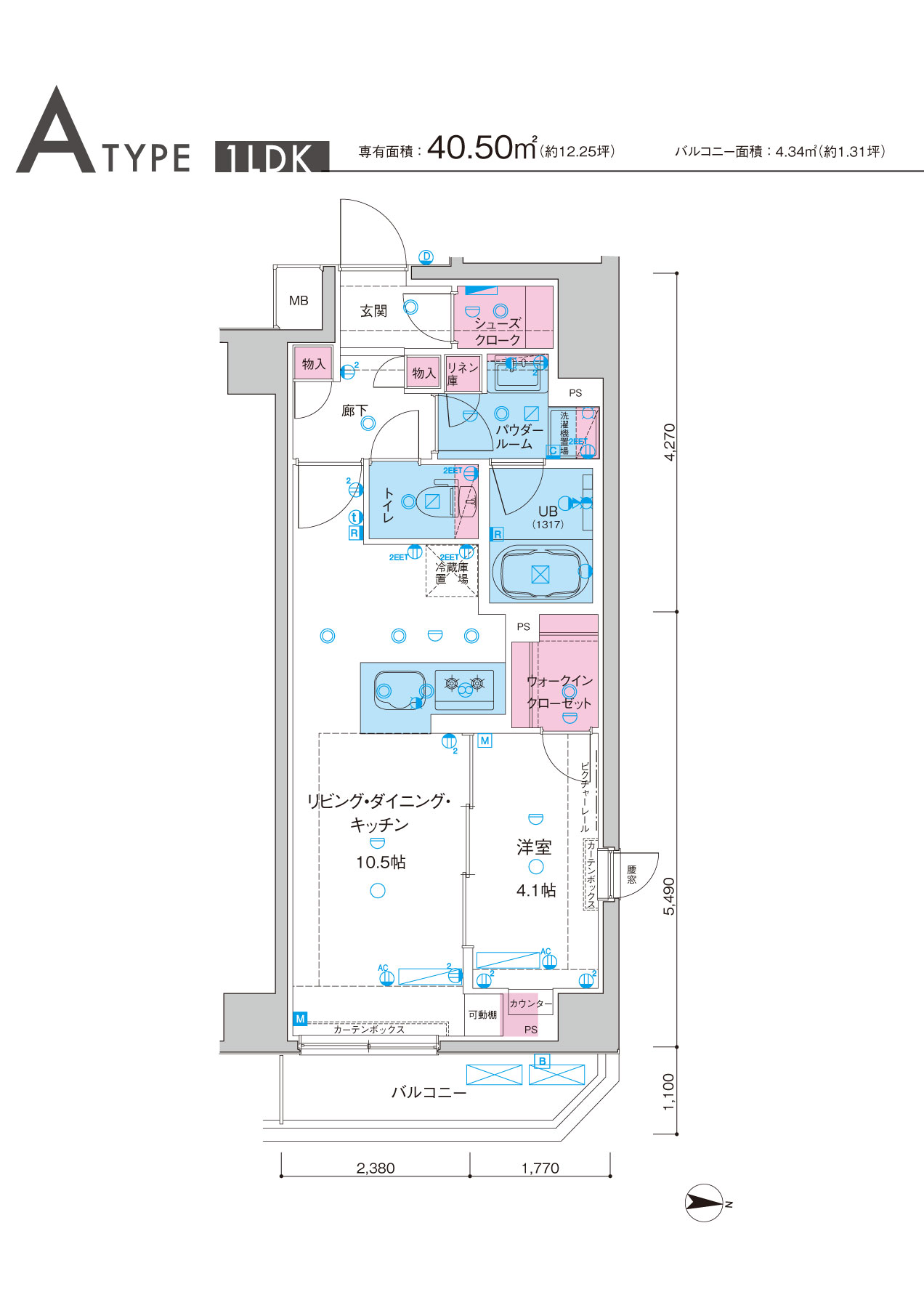

Floor Plan

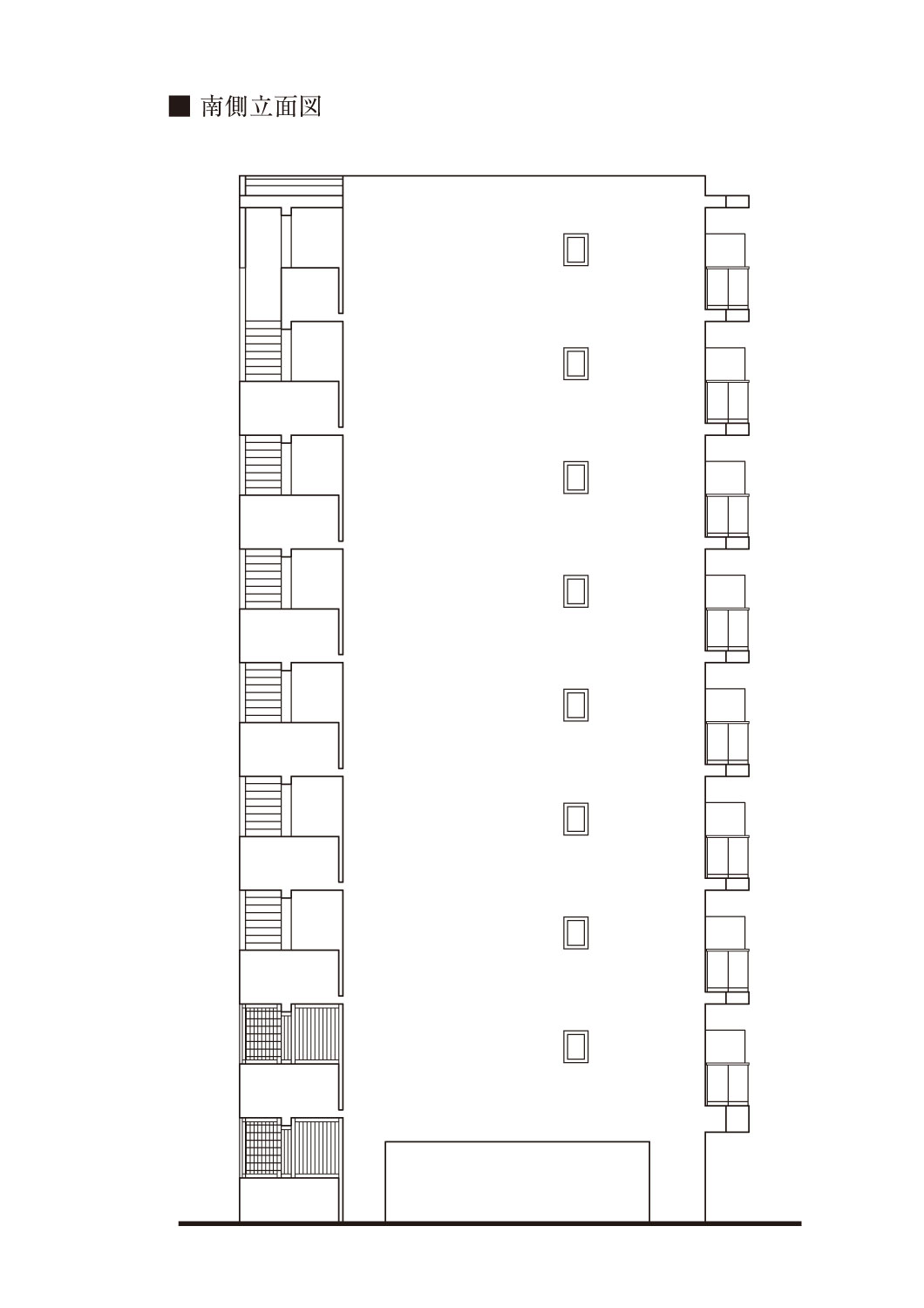

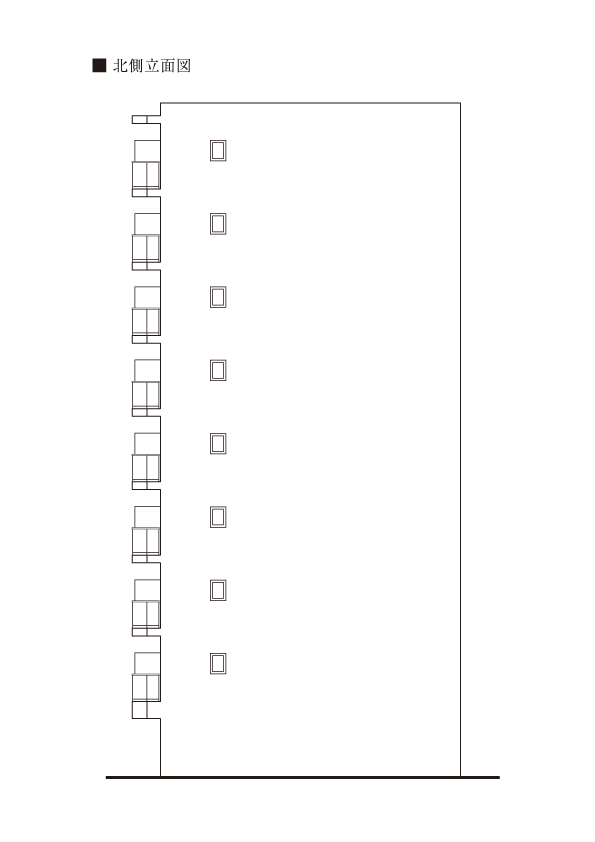

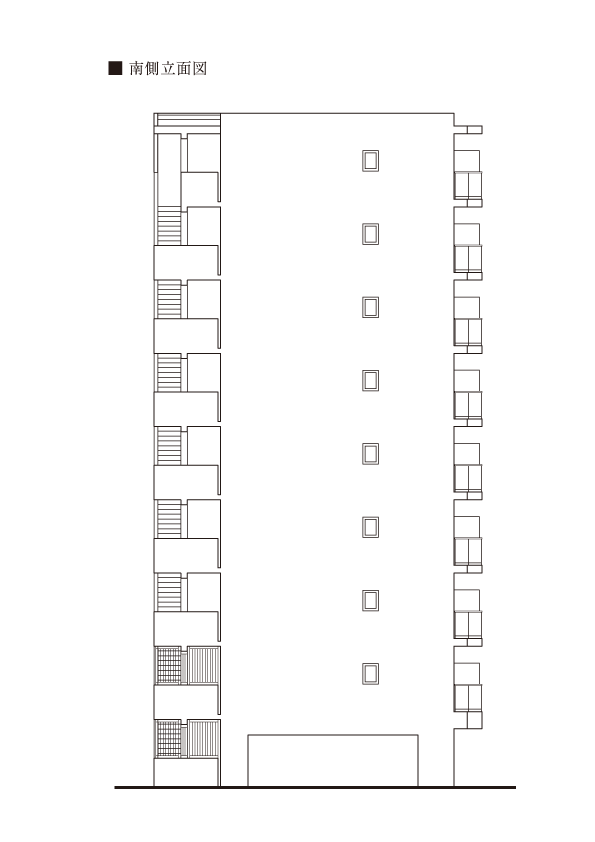

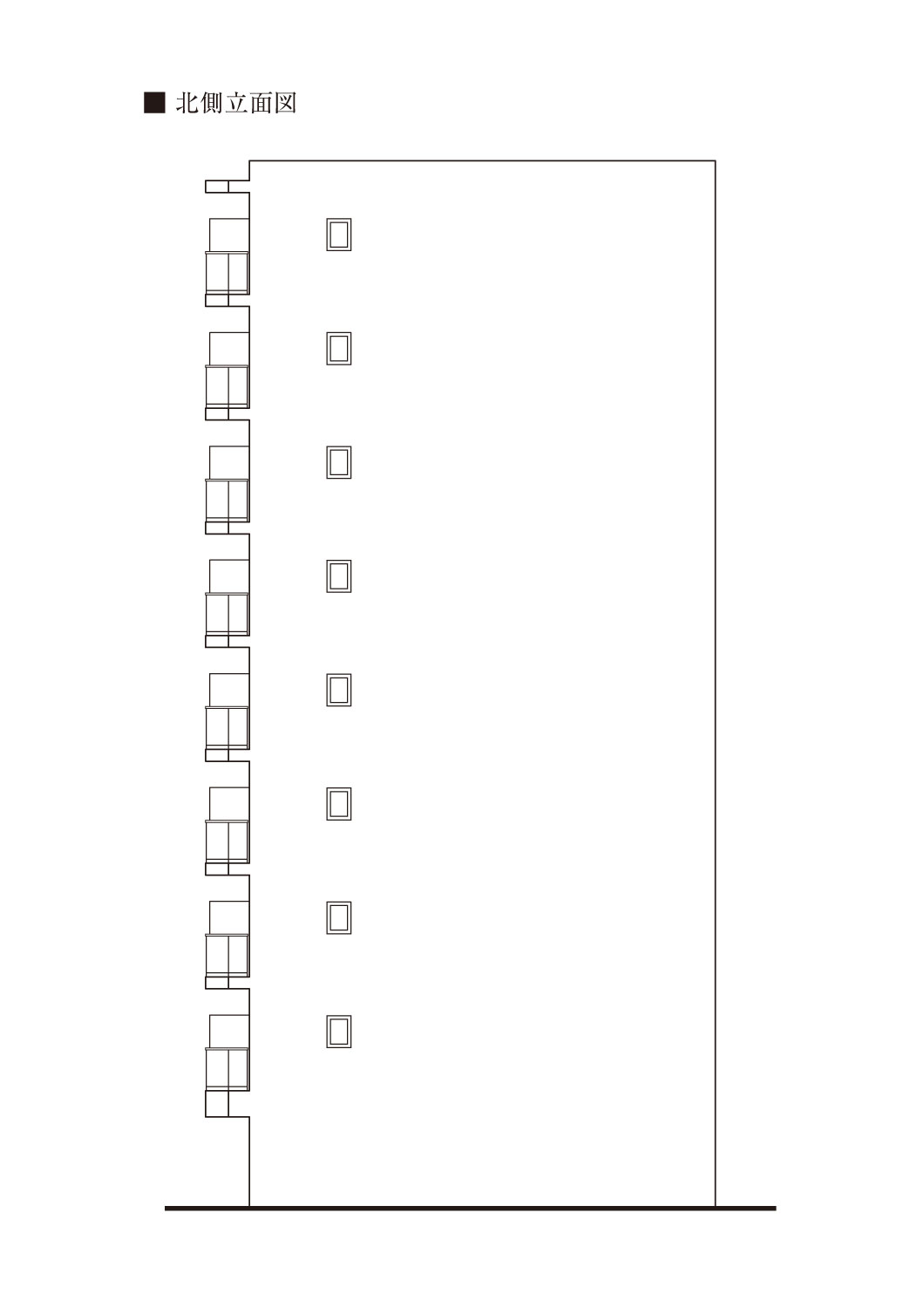

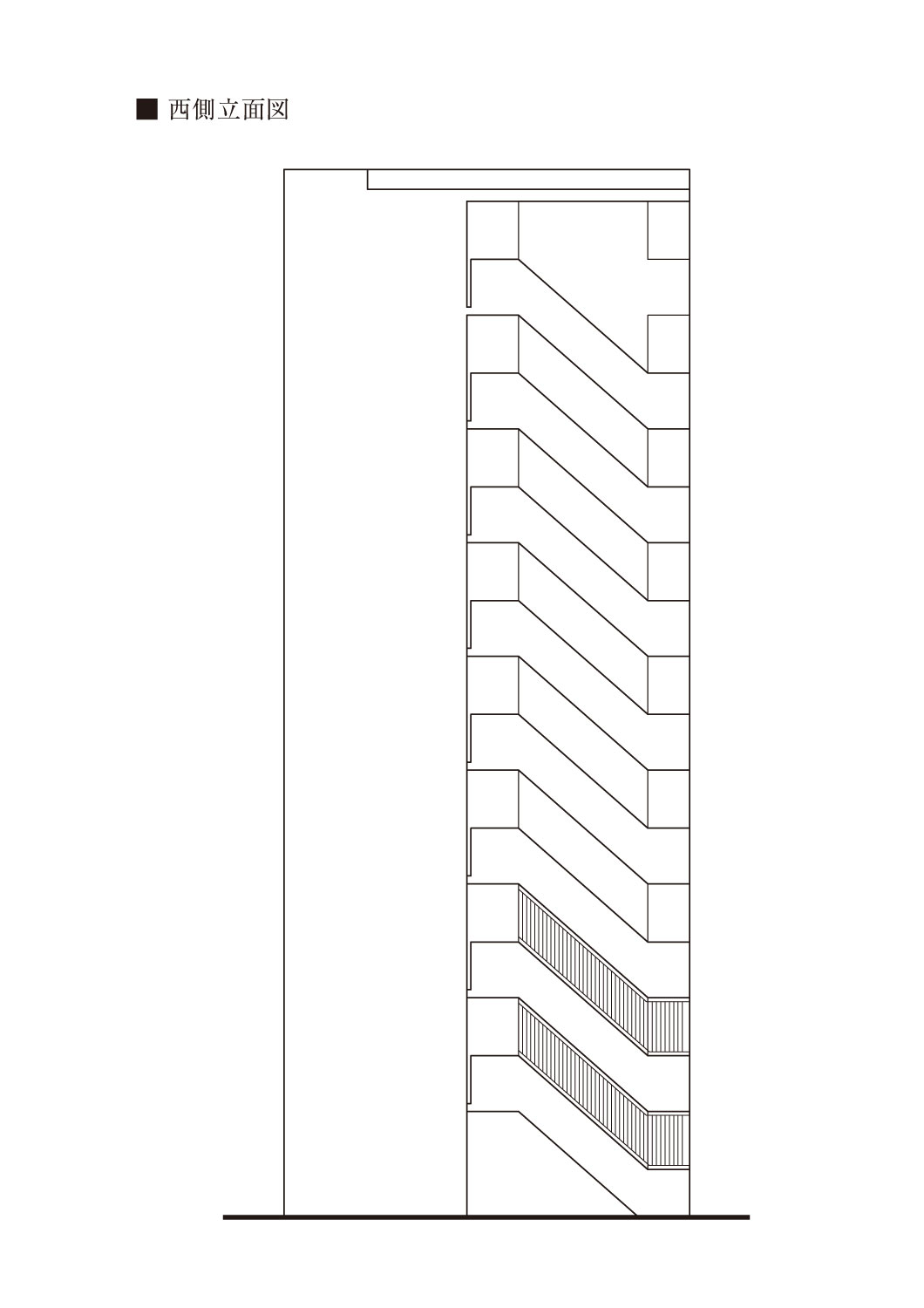

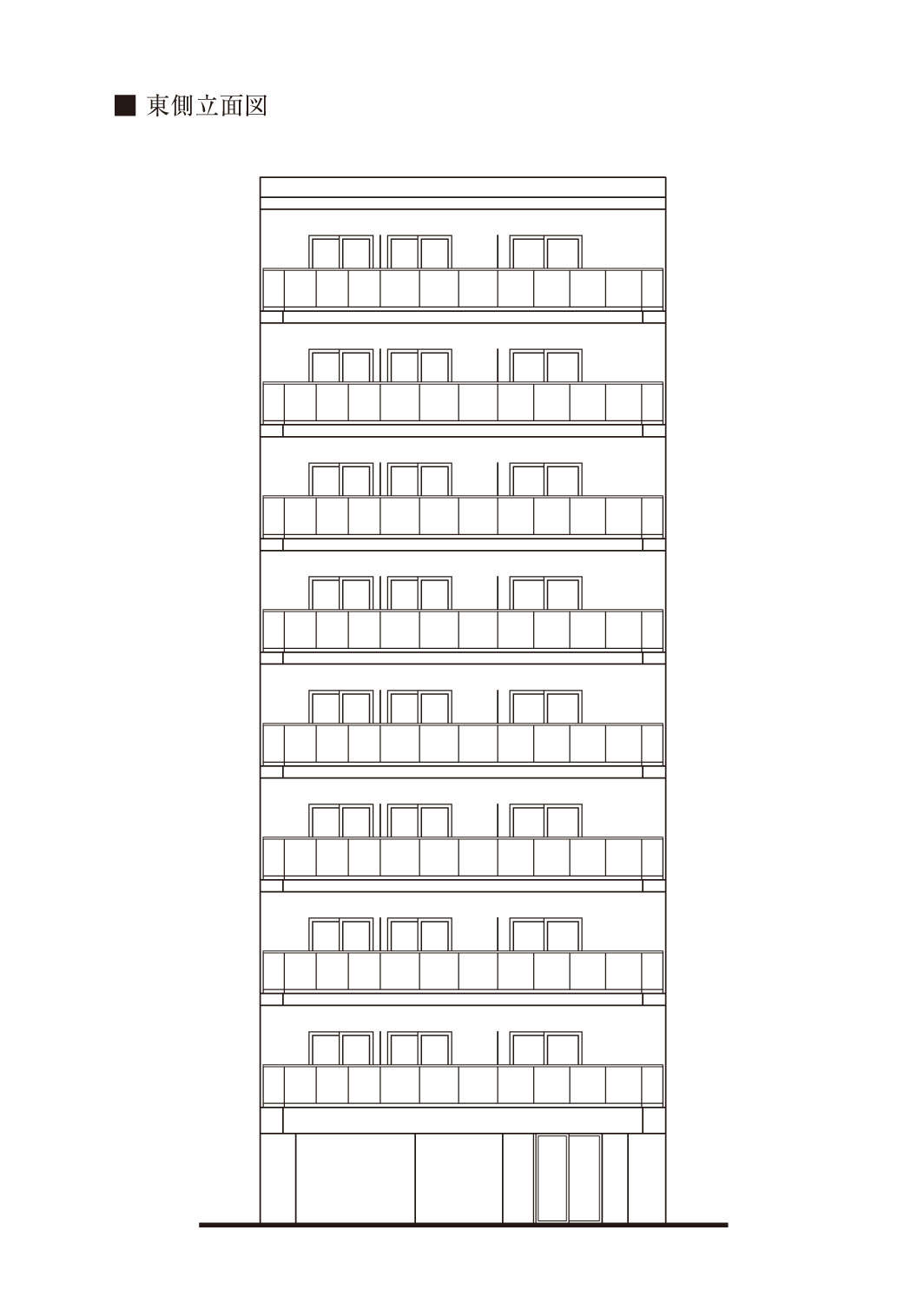

Elevation Plan
※请在看图纸之前阅读
- 这里的所有单位都是用毫米表示的。。
- 根据建筑标准法，窗扇可以是网状玻璃，网状玻璃或模制玻璃、请事先谅解。
- 柱子的粗细，梁宽，墙厚，显示着最大的厚度。根据层数和户的位置多少有些不同。
- 占用区域包括室内的MB（仪表箱）和PS（管道空间）。
- 由于占用面积是根据建筑标准法通过墙核计算得出的，因此与通过内部法计算计算的登记登记面积略有不同。 此外，MB（仪表箱）和PS（管道空间）不包括在注册表区域中。
- 关于居室的计数显示，另外，用面积标记方式1㎡＝0.3025坪计算，分别将小数点第3位及以下部分舍弃。
- 房间的帖数表示为1帖= 1.62平方米，舍去小数点后第二位。
- 由于施工上的原因，有可能会发生设计、规格、外部结构的变更，请事先谅解。
- 柱子的粗细根据层数和户型的位置多少有些不同。
- 因为刊登的缩小尺·方向等，在图景以及印刷的过程中会有少许的误差，详细内容请用设计图确认。
- 关于走廊和阳台的形状请参照各层平面图。
- 根据类型的不同，在户内的窗户上有窗棂和扶手。(面向外墙的腰窗有设置扶手的情况。)
- 有些设备符号可能与实际安装位置稍有不同。
- 公共设施，如电箱和设备箱。
- 因为窗户的形状、厚度有可能不同，详细情况请咨询工作人员。
- 如果图纸和现状有差异，则优先于现状。而且，根据行政等的指导也会有所改变。
