Room Layout
| 14F | ||||
|---|---|---|---|---|
| 13F | F type 1301 |
|||
| 12F | ||||
| 11F | ||||
| 10F | ||||
| 9F | ||||
| 8F | ||||
| 7F | ||||
| 6F | ||||
| 5F | ||||
| 4F | ||||
| 3F | ||||
| 2F | ||||
| 1F | 駐輪場 | 管理室・ エントランスホール |
||

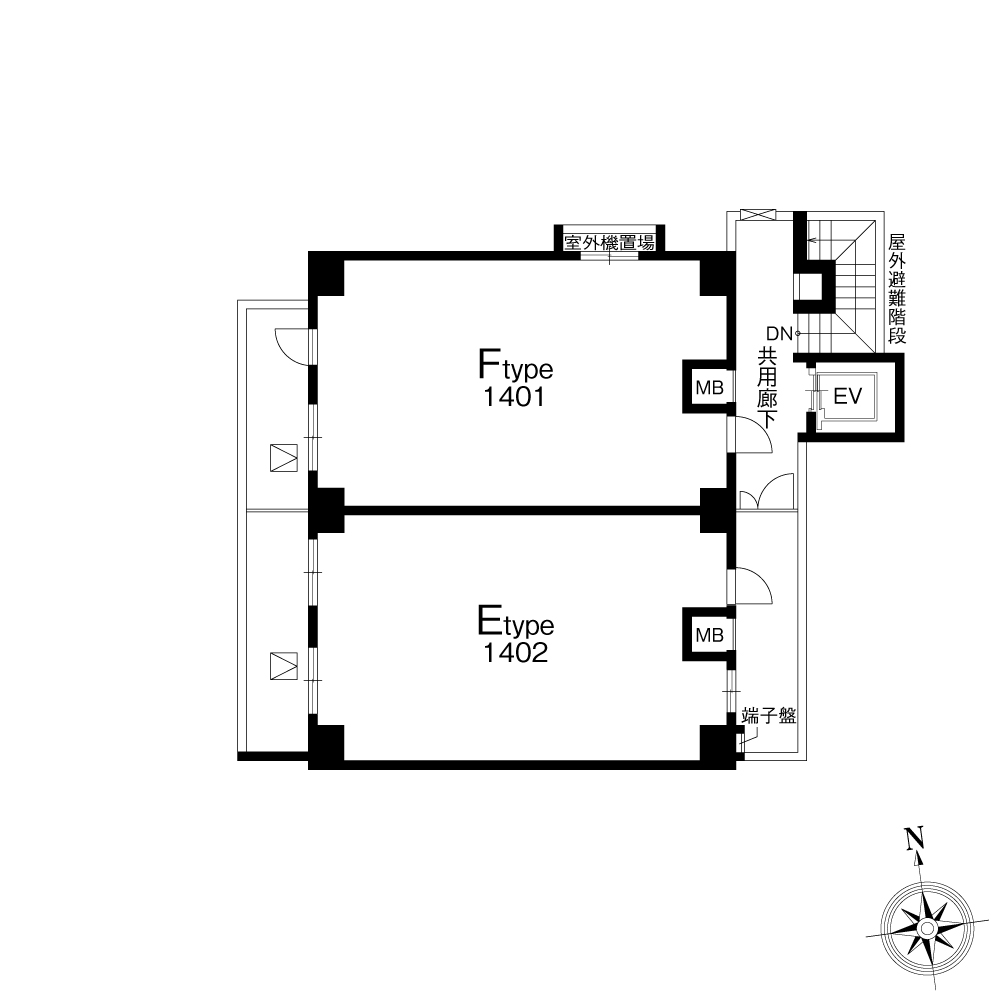

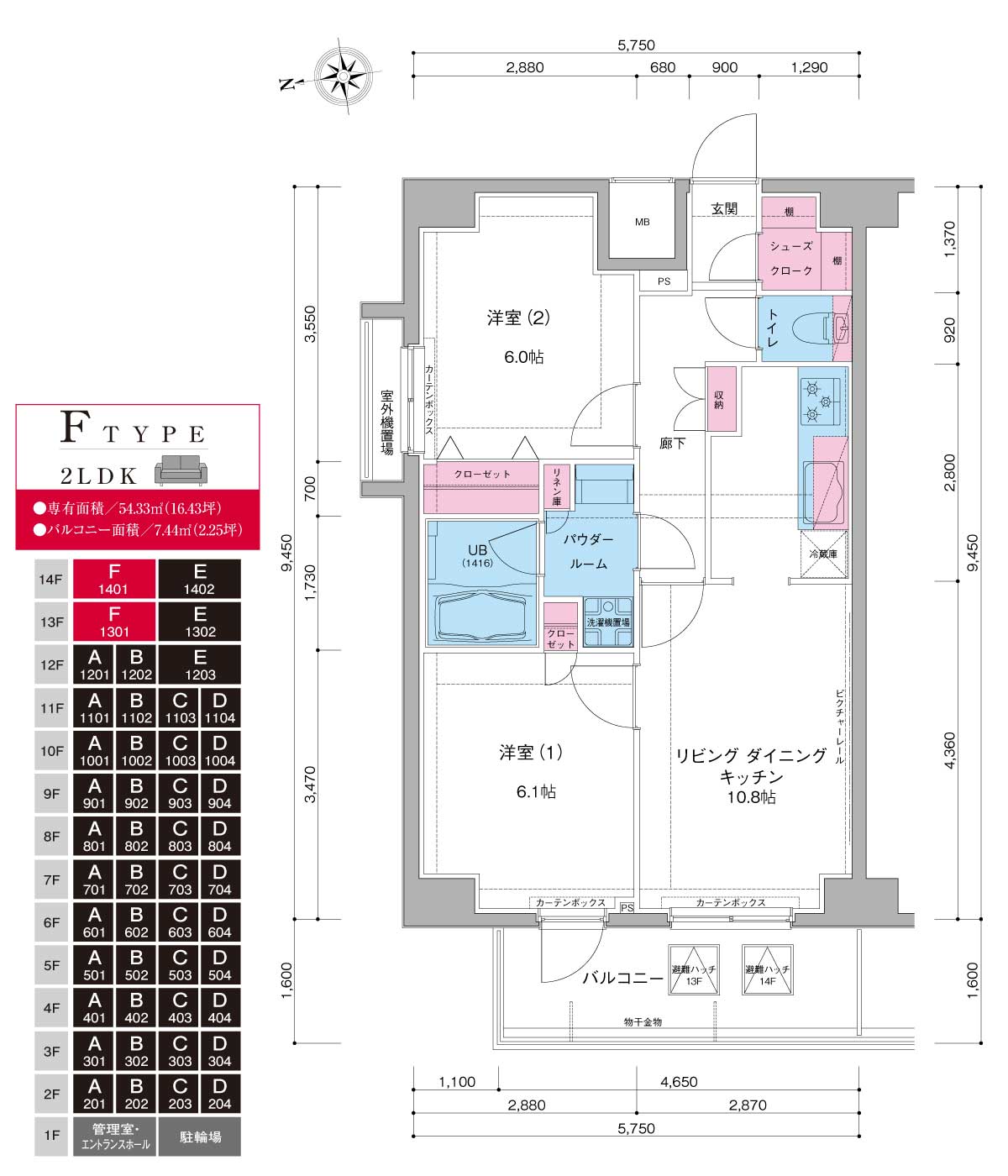

Floor Plan

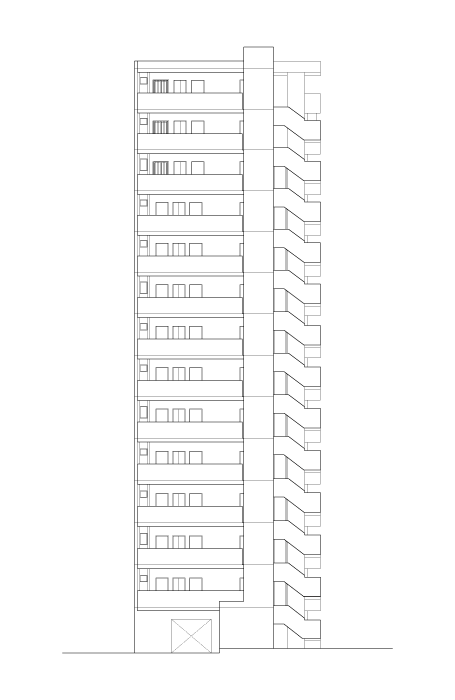

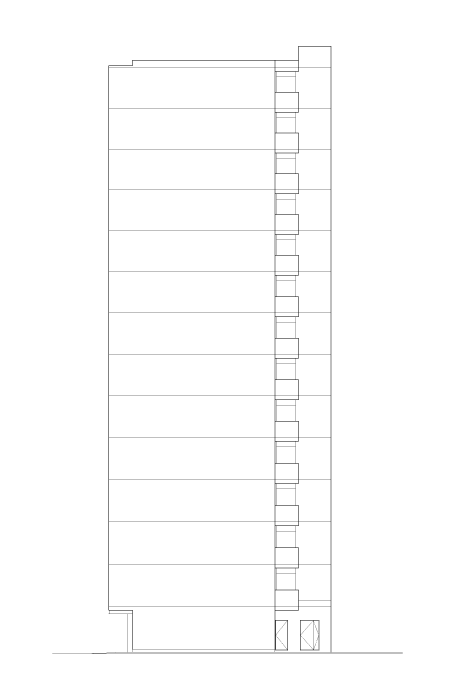

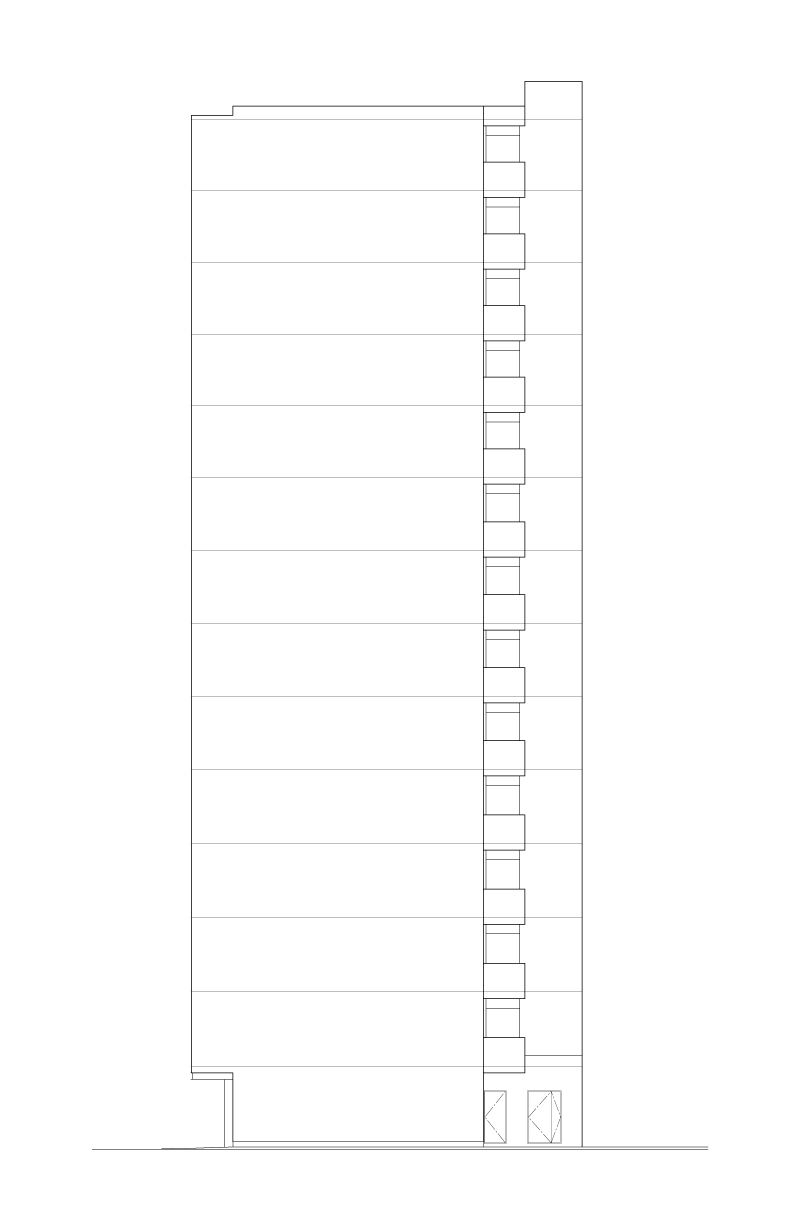

Elevation Plan
※図面をご覧になる前にお読みください
- 本図面集に記載されている単位はすべてミリメートルで表示してあります。
- 建築基準法によりサッシは網入ガラス、網入型ガラスまたは型ガラスとなるところがありますので、予めご了承ください。
- 柱型・梁型、下り天井等の形状については、階数により異なる場合がありますので、予めご了承ください。
- 専有面積には、住戸内MB（メーターボックス）・PS（パイプスペース）が含まれます。
- 専有面積は建築基準法による壁芯計算で算出されているため、内法計算で算出される登記簿面積とは若干異なります。また、MB（メーターボックス）・PS（パイプスペース）は登記簿面積には含まれません。
- すべての専有面積は壁芯計算で算出、また、坪表記については１m²＝0.3025坪で換算し、それぞれ小数点第3位以下は切り捨てしています。
- 居室の帖数表示については1帖＝1.62m²で換算し、小数点第2位以下は切り捨てしています。
- 施工上都合により、設計・仕様・外構等に変更が生じる場合がありますので、予めご了承ください。
- 各タイプ共、階によっては、柱の太さが多少相違する場合があります。
- 掲載されている縮尺・方位等は、トレースおよび印刷の過程で多少の誤差が生じる場合がありますので、詳細は設計図書にてご確認ください。
- 廊下およびバルコニーの形状につきましては各階平面図も合わせてご参照ください。
- タイプによっては住戸内の窓に面格子・手摺が付く場合があります。（外壁に面する腰窓には手摺が設置される場合があります。）
- 設備記号については、実際の取付位置と若干異なる場合があります。
- 窓の形状・厚さが異なる場合がありますので、詳細につきましては、係員にお問い合わせください。
- 図面と現況に相違がある場合には、現況を優先します。また、行政等の指導により多少の変更もございます。
